Eagle Design PCB 設計不專業入門 (1)- 安裝與設定

為了記錄下之前當 Maker 的過程,決定把 PCB 設計的這個過程紀錄下來,當個紀念也怕以後要用忘記,也給有需要的人當個入門。

第一篇就是說明安裝與設定。

安裝 Eagle Design 7.6

本文使用的是 Eagle Design 7.6 的版本,根據WiKi,這個軟體是在 2016 被 AUTODESK 收購後,授權的模式也變的更大公司化,到了 2020 已經不再開發獨立版本了。所以建議還是以舊版開發就可以了。

下載

現在 (2021/05) 還可以下載到 7.6 的版本,直接在 Google 上搜尋 「Eagle Design 7.6 download」,就可以進到 Autodesk 的網站進行下載。

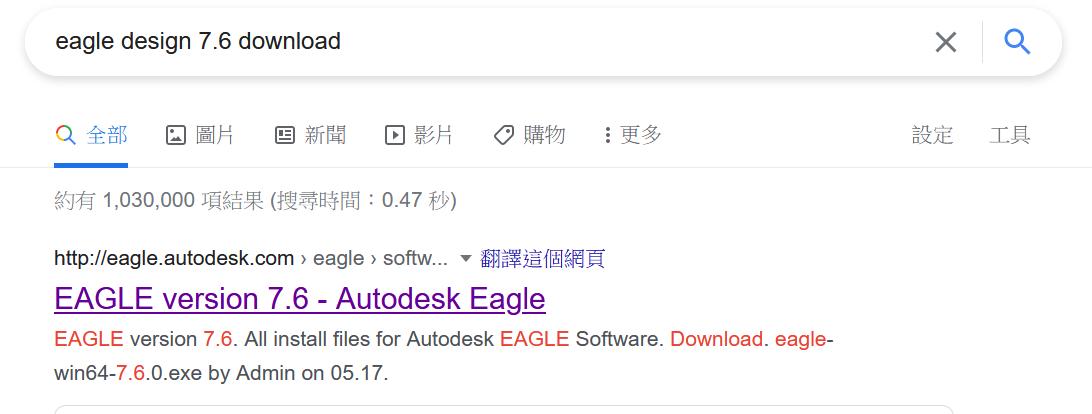

Google 尋找 Eagle Design 7.6

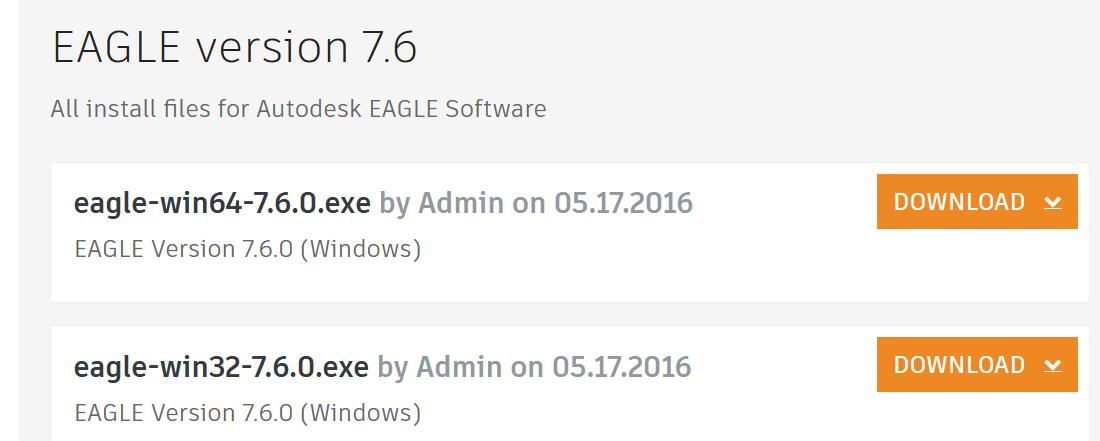

官網直接下載

安裝

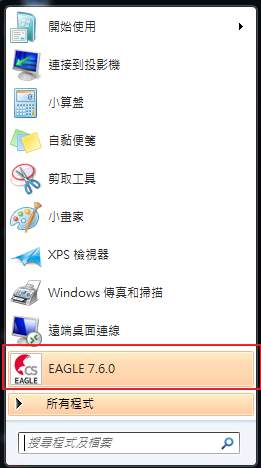

下載後,直接安裝,沒什麼技巧。最後會在開始裡產生一個 Eagle 7.6。按下後,第一次啟動會創建新的目錄,選是就可以了。另外會跟你說有新版了,直接選OK忽略即可。這樣可以看到啟始畫面了,畫面是簡體中文的界面。

啟動圖示

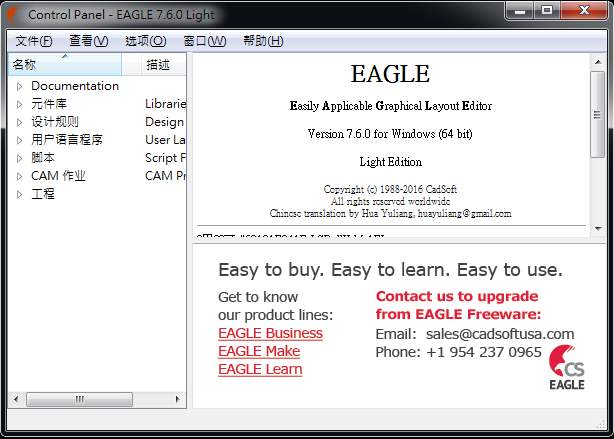

開始畫面

設定成英文版

要把程式界面改成英文版,需要設定一個「SET LANG=en_US」的環境變數。使用者可以在 Eagle Design 的安裝路徑創建一個批次檔來方便使用,在 C:\EAGLE-7.6.0\bin 裡產生一個 eagle_en.bat 檔案,在裡面填入下面內容,然後存檔。

往後都透過這個批次檔來起動 Eagle Design, 就可以看到英文的介面了。

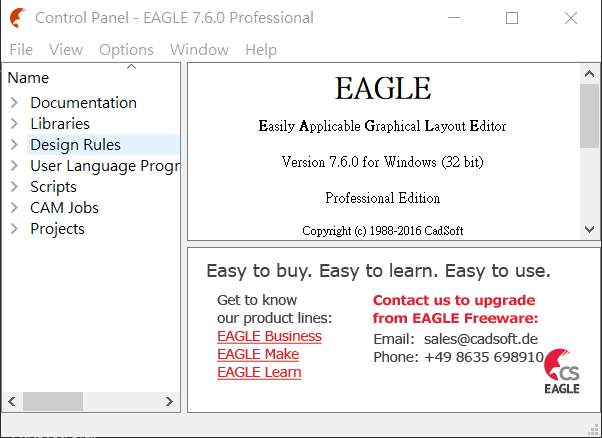

英文介面

設定成英文版的好處,是當你有問題上網搜尋時,大部份還是以英文的解答居多。用英文介面,還是比較容易對的起來。

結語

這是第一篇的安裝文章,後續還會有其它的使用介紹。

影片

實際操作的影片已放置在 Youtube 上,如果還有不清楚可以看整個操作過程。
