Eagle Design PCB 設計不專業入門 (3)- PCB 設計送洗製做

在前面兩篇 「Eagle Design PCB 設計不專業入門 (1)- 安裝與設定」與 「Eagle Design PCB 設計不專業入門 (2)- USB電源開關實例設計 」,基本上已經設計了一個簡單可用的 PCB 板。

本篇要說明如何聯繫大陸的PCB板廠,製做實體板子出來。這邊需要已經知道如何在淘寶購物,其中的交易流程與方法就不說明。

本文不是業配文,也沒收任何錢,單純只是分享自己的經驗。

板廠選擇 – 上淘寶找找

要製做 PCB,首先就要找一家板廠。之前找過一家台灣的板廠,是10片 10x10cm 的兩層板,價格是800元。中規中矩,也沒什麼問題,不過就是洗了幾次後,就開想要找便宜一點的。雖然800算不上貴,但對於初學者來講,試個10次都弄不好也是正常的,所以就上了大陸的某寶找找看。

一看才知道有多便宜,10x10cm 雙面板 30~40 人民幣就有了。那還是三年前的事,過了幾年,現在甚至出現了單面板 15元,或 5×5 雙面板20元。真的是只有更低,沒有最低…

如果沒用過淘寶買東西的,第一次做 PCB 就上淘寶弄,前置步驟就比較多,門檻可能會有點高。可能可以先委託台灣廠商製做幾次,再上淘寶找價格低一點的。或者,我看露天拍賣上也有幾個,價格大概在500左右,也可以問問看,在台灣可能會比較好溝通。

委託製做

當選定一家看起來價格可以接受的,也比較可以信賴的,就可以直接透過阿里旺旺跟對方聯繫。直接跟老闆說要做 PCB 板,並把前一篇講到的 gerber 壓縮 zip 檔傳給他。看完沒問題後,賣家就會請你去下單付款了。這邊如果想快點收到,就用順豐直送台灣的,但要先跟老闆確認一下他願意幫你寄順豐。

一般我都是送深圳的集運倉(平安集運),雖然比不上直送,不過麻煩比較少、也比較省錢。

當完成上面的步驟後,剩下的就跟一般的購物流程一樣了,就等著貨來就行了。

捷多邦 JDB 打樣

這一家「捷多邦」是我蠻喜歡用的一家,因為不用廢話太多,製做流程又很透明,價錢也還算ok。目前的費用是 10×10 雙面5片 30RMB, 10片 40RMB,到深圳的集運倉是包郵的。一般5片其實對測試來講也蠻夠用了,我幾乎沒有一次用到這麼多片,多的也是丟掉而已。

註冊

捷多邦的網址是 https://www.jdbpcb.com/,需要先註冊登入,才能上傳你的 gerber 圖。 gerber 圖上傳完畢後會先審核,確定可以製做後,再去淘寶付費,就可以開始製作了。其實是有點麻煩,不過一切都熟悉後,會覺得這樣還蠻方便的。

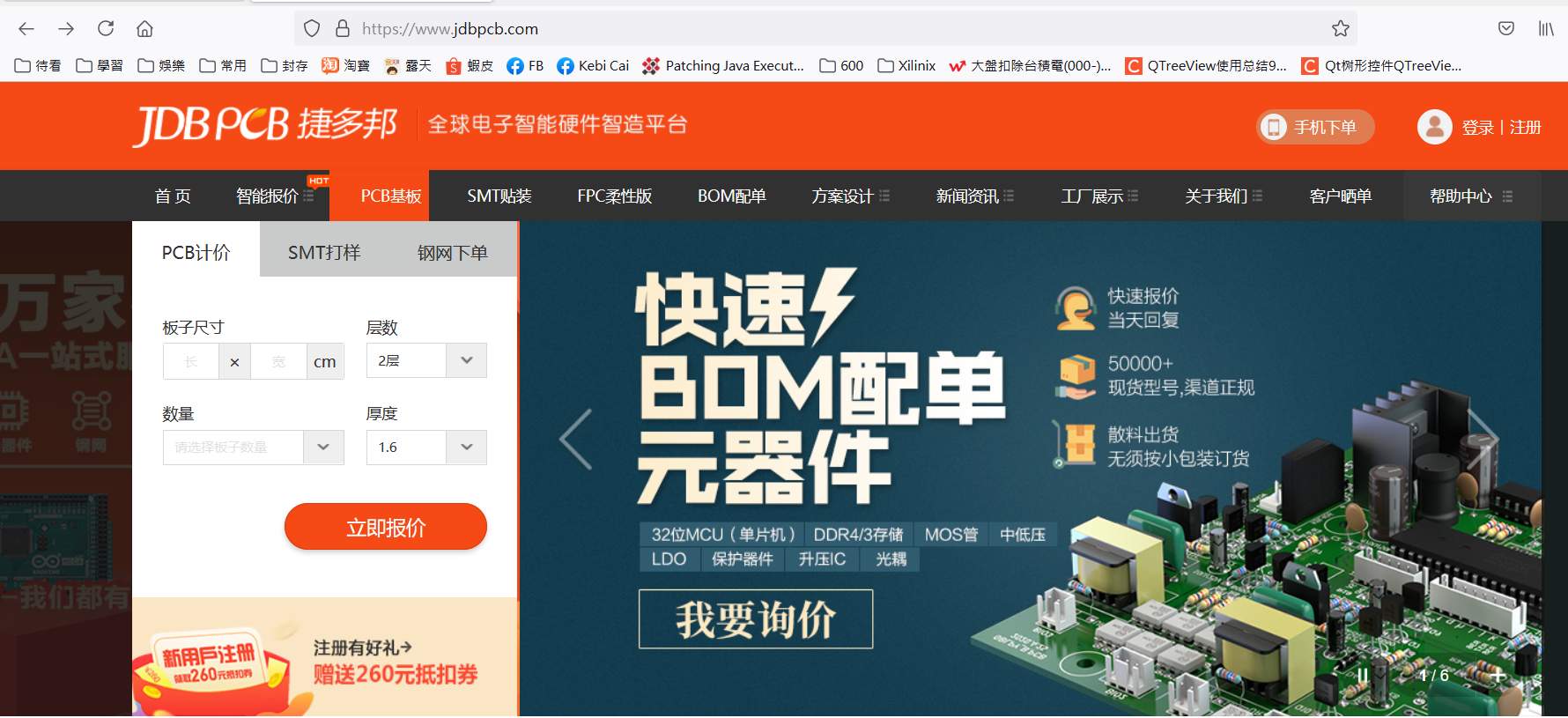

捷多邦首頁

要註冊帳號,需要有大陸的手機號碼。台灣的用戶,則要聯繫服務人員才能註冊。基本上也是透過 email 聯繫一下,請服務人員代為註冊就能使用了。

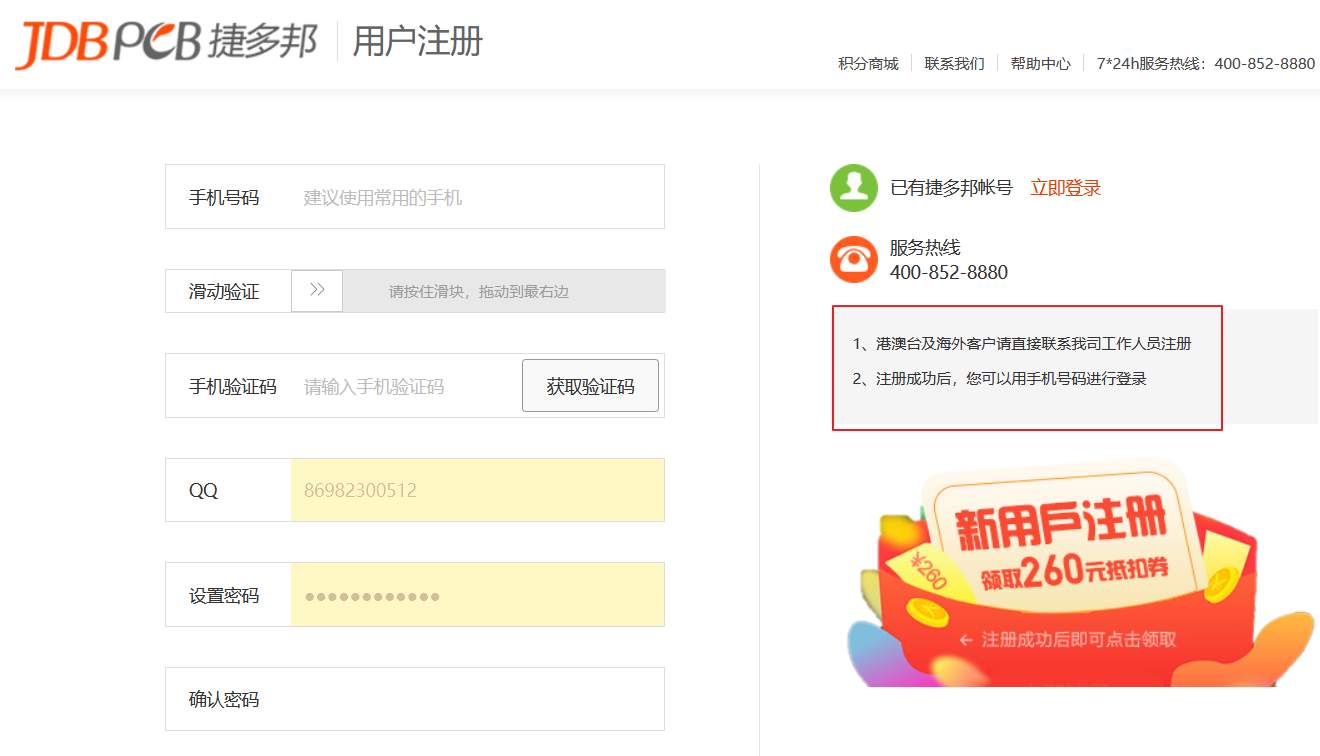

註冊帳號

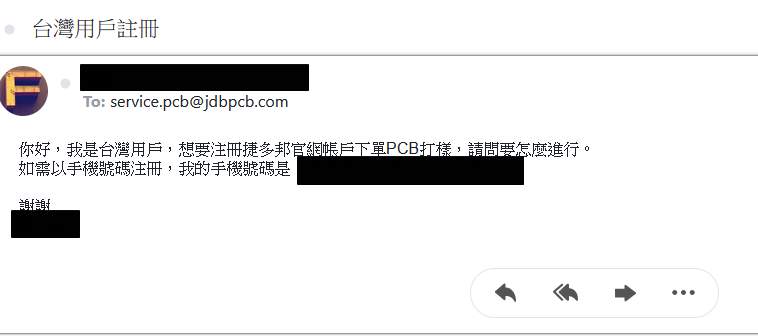

由於台灣用戶沒辦法直接註冊,可以透過 E-Mail 聯繫廠商 (service.pcb@jdbpcb.com),請他們幫忙申請帳號。



聯繫服務人員

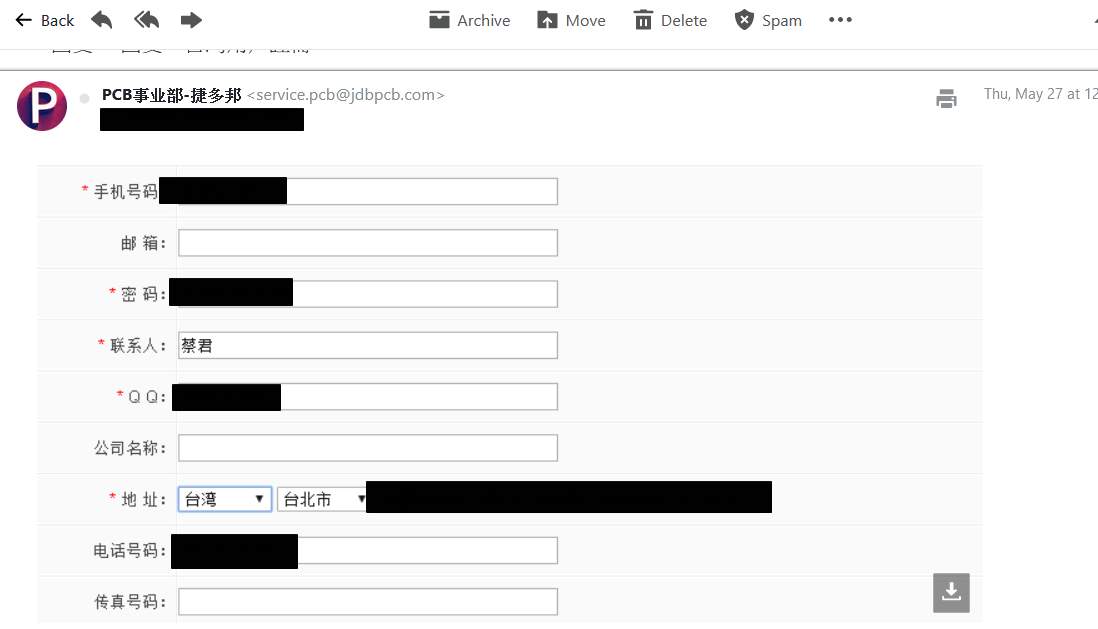

服務人員會問你的電話號碼、住址、密碼,基本上就提供他你想提供的訊息就可以,不一定要填的很詳細。最後,就可依你提供的訊息註冊了。

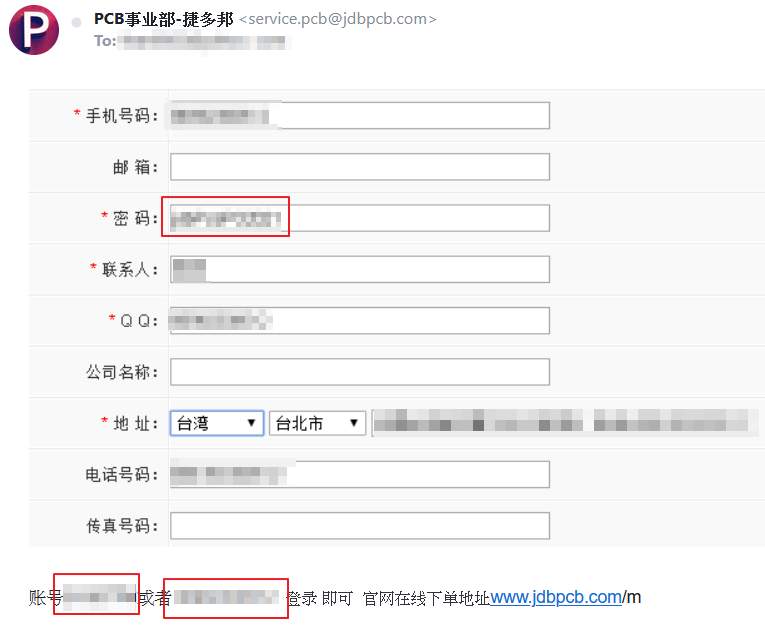

註冊訊息

QQ、微信的訊息直接跟他說台灣無法註冊,會幫你隨便填一個,所以最重要的還是那個手機號碼(給假的也行)和密碼了。

註冊成功

登入

註冊成功後,帳號可以是電話或者是它分配的用戶代碼,就是上面的2個紅框, 再搭配上密碼,就可以到捷多邦的網站操作了。從首頁右上角的地方,就可以登入,登入後就可以看到主訊息畫面了。

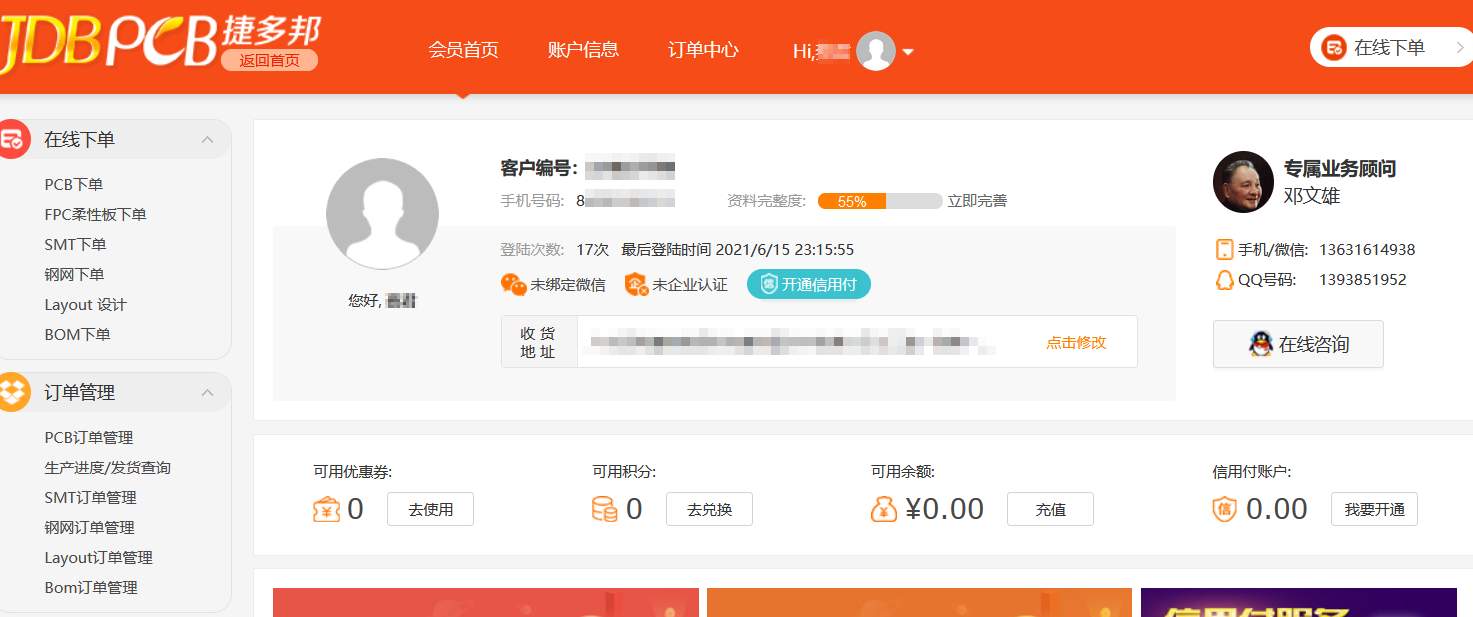

捷多邦登入首頁

開始下單

接著,點擊右上角的「在線下單」,就會打開訂單資料的填寫。這邊比較重要的就是板子的大小數量、運送地址與支付方式。

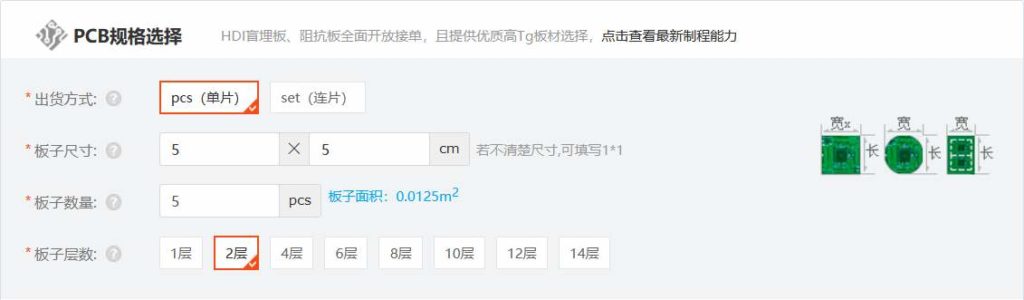

尺寸選擇

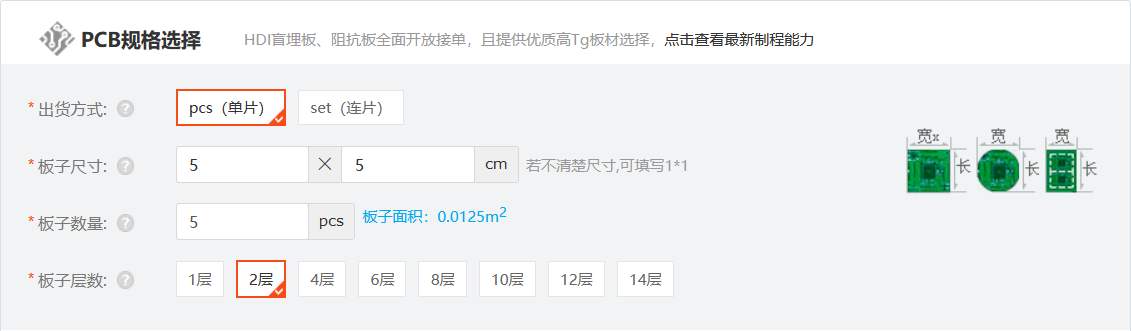

尺寸的大小可以從之前 Eagle Design 知道,這邊可以直接填進去,片數填5片是最低價格。

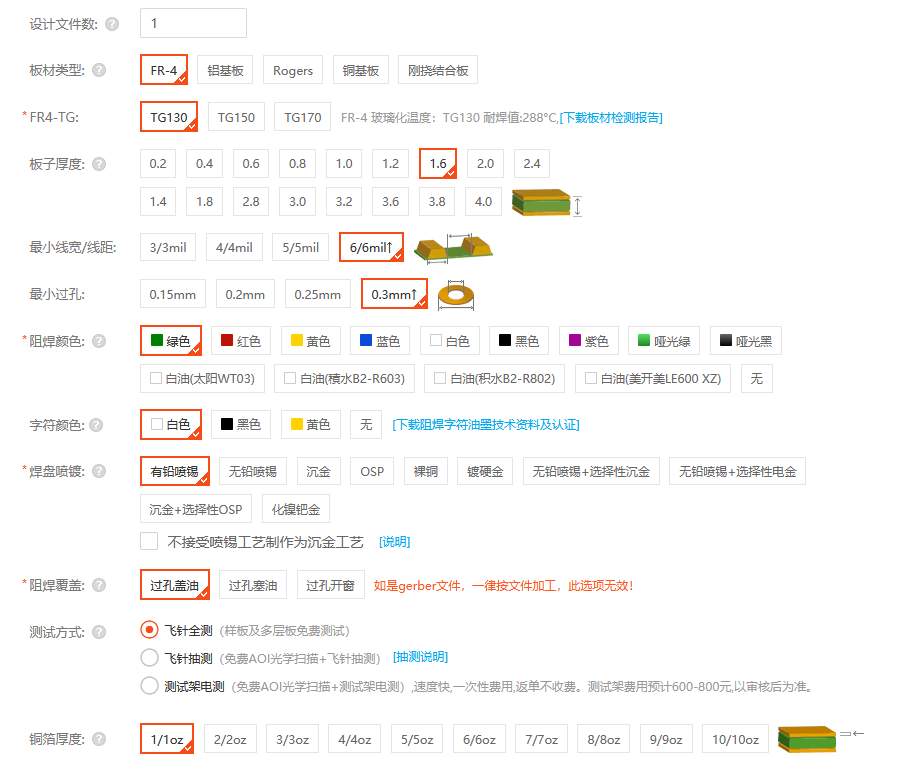

工藝選擇

PCB 製做時有各種工藝可以選擇,這邊一般用預設的就可以了。也可以試著改改看設定,不過這些客制化選項都要加不少價錢。

其它選項

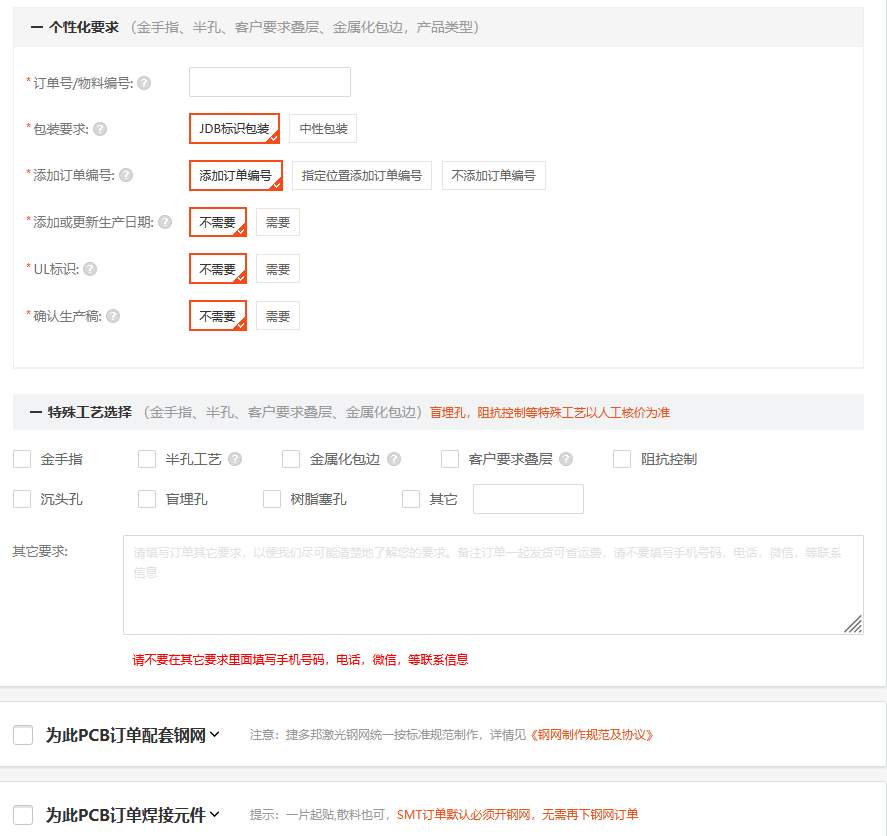

製做時,可以根據需求在板子上加註批號或者是一些特殊工藝。在這裡也可以做SMT貼片或手焊,不過這些都先跳過吧,留給專業的玩家了。

訂單與快遞

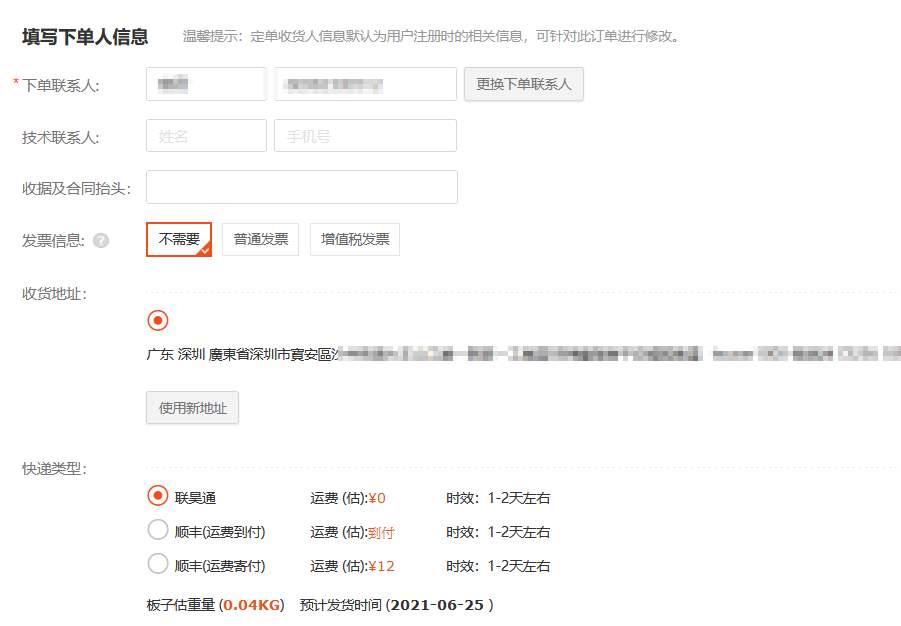

最後是選擇收件地址與快遞。

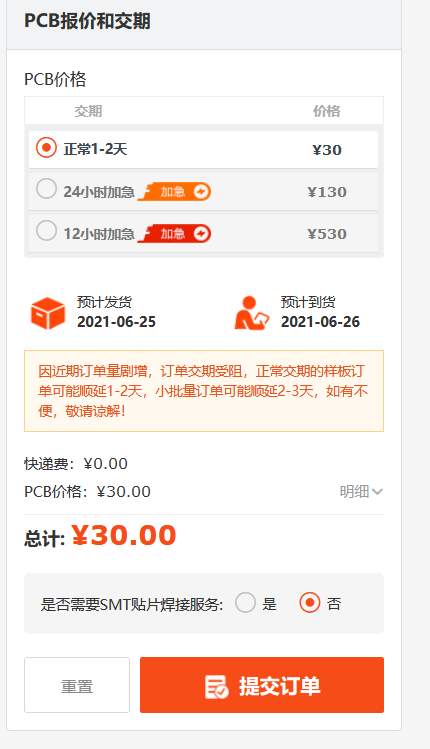

提交訂單

在變更選擇的同時,可以看到右方也會有報價的變更。確定無誤後 (30元),就可以提交訂單。

提交訂單

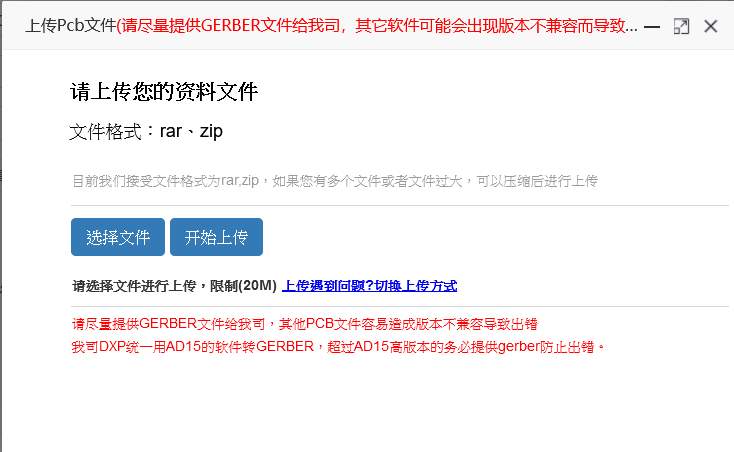

上傳gerber檔

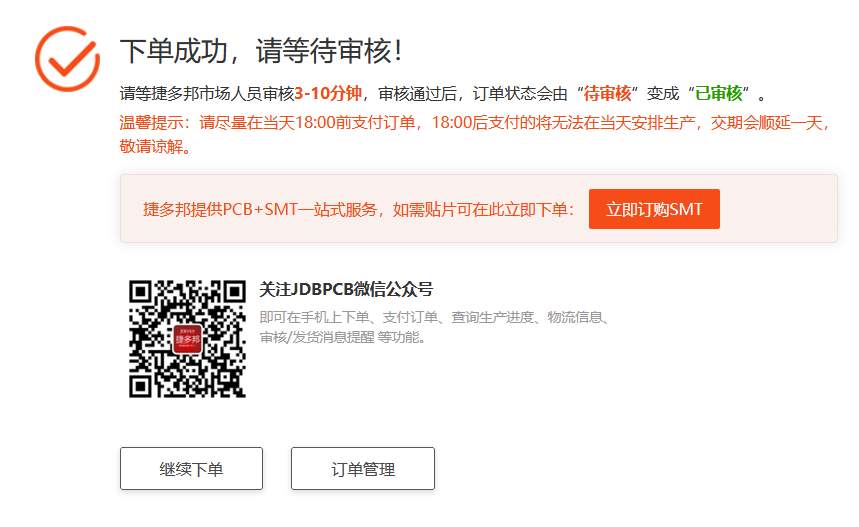

最後是將之前設計好輸出的 gerber 壓縮檔,上傳上去。廠家稍後,就會有人員審核。

傳送完畢

訂單管理

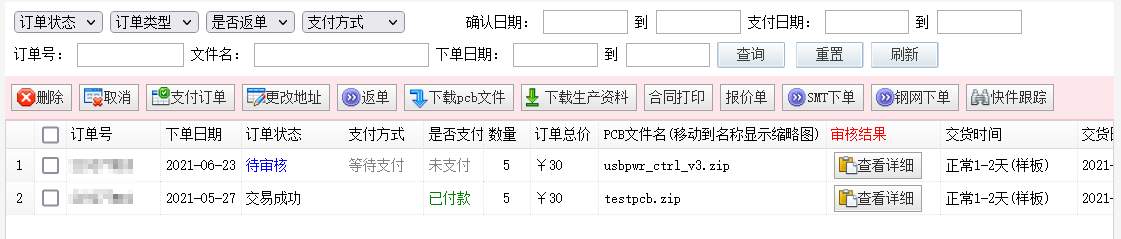

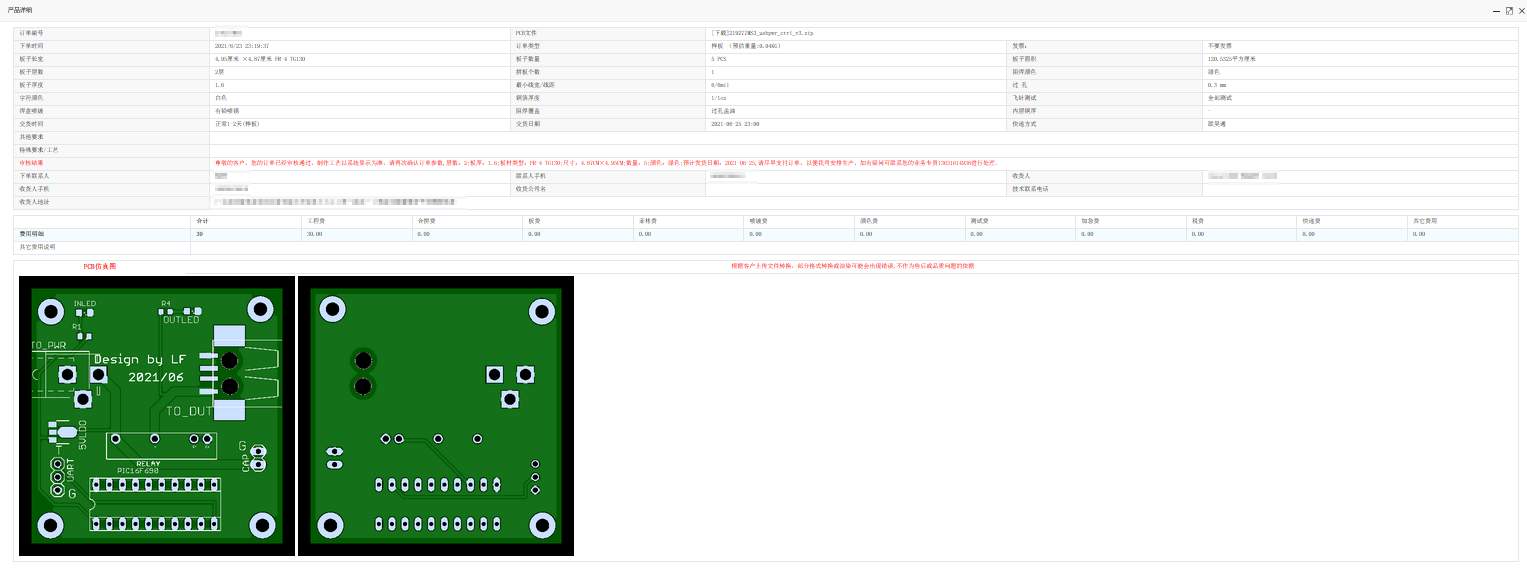

上傳完後,就可以到訂單管理的部份,來追蹤訂單狀態。待訂單狀態,變成「已審核」後,就可以進行付款。此時,可以看一下「查看詳細」,就可以看到訂單的明細與PCB預覽。(這邊的例子是我最近做的一個板子,而非前文所做的東西)

明細

淘寶付款

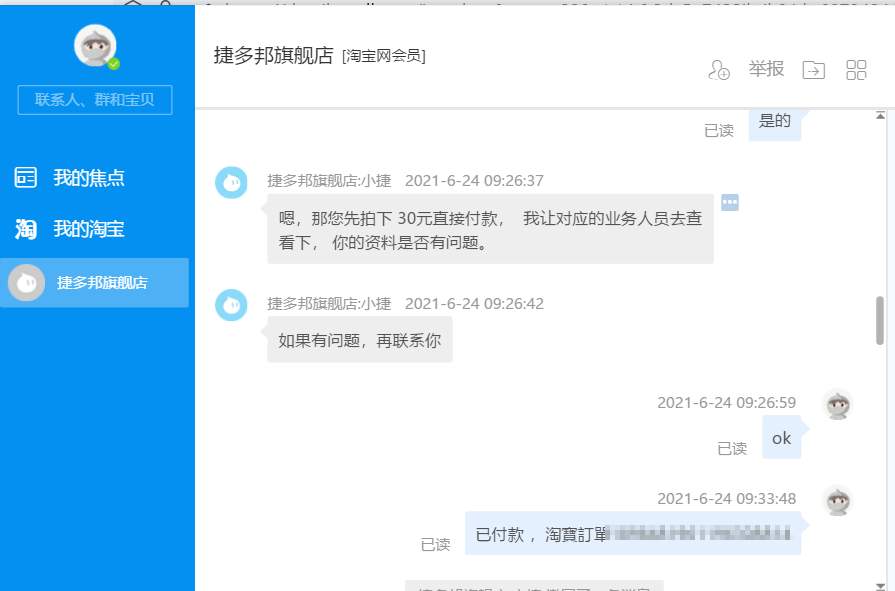

付款的部份,我選擇用淘寶付款,因為台灣目前用支付寶不方便,只能透過玉山銀行來做支付會比較快。要付款時,可以上淘寶直接找「捷多邦」的任一商品,然透過旺旺聯繫服務人員。告知其訂單號,就會請你支付30RMB的費用。完成後,將淘寶支付的訂單跟他講,就可以完成付款。

與淘寶捷多邦客服聯繫

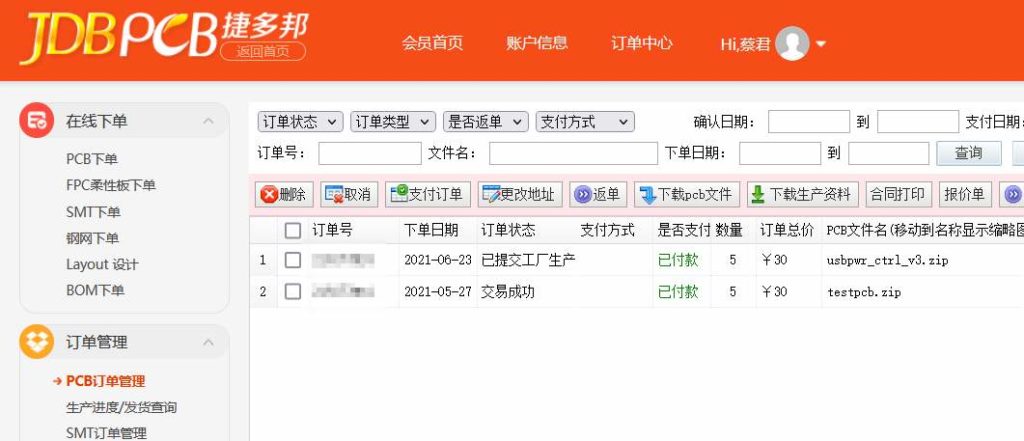

當付款完成後,稍待一陣子再回到官網就可以看到訂單狀態變成已付款。

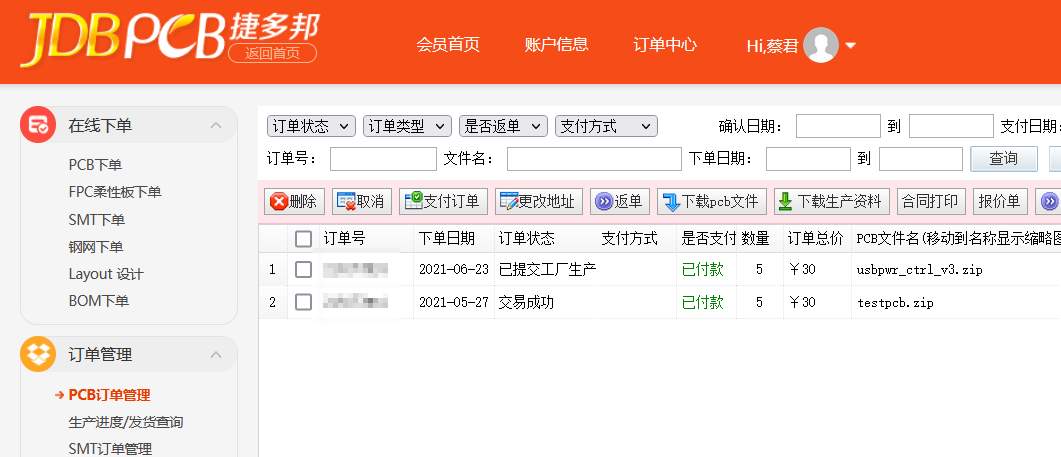

付款狀態

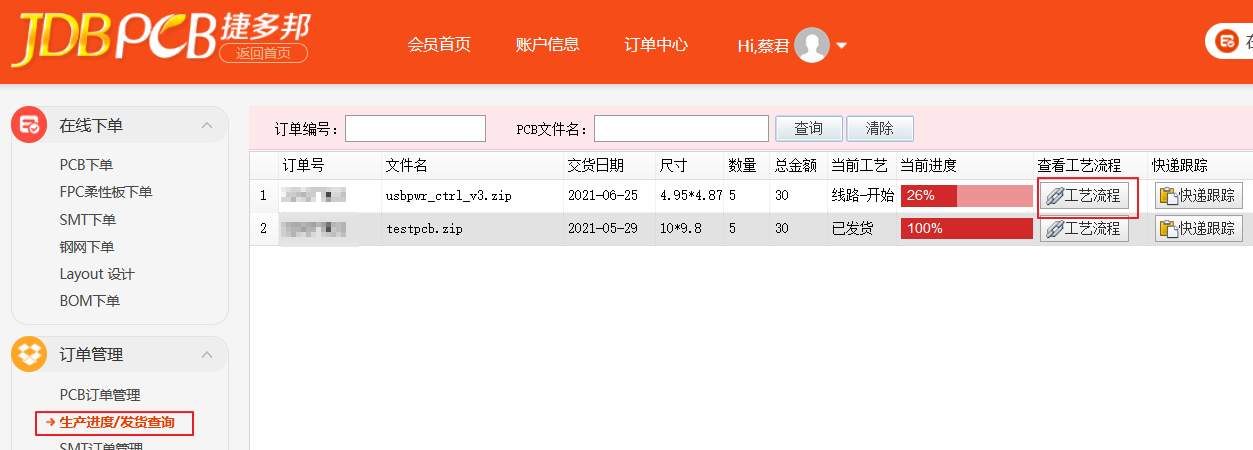

這時,可以透過生產進度,來看看到底目前製做到什麼進度了。

製做進度

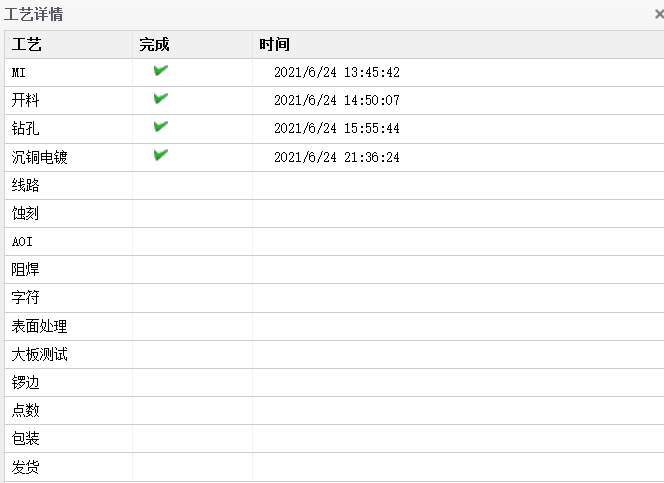

按下「工藝流程」,可以看到完整的進度,這樣就比較不會焦慮 XD

完整進度

最後,製做完成就會發貨,就等著到淘寶的集運寄回來了囉~



結語

本文介紹了如何將製做好的 PCB Gerber 檔案,交付給板廠做生產。對有經驗的可能這比較沒什麼好講的,不過對沒經驗的人,或太久沒做的人,還是有點幫助。

以我的經驗,委託過三四家板廠,洗過大概20次板子,只有碰到一次焊盤稍微有點問題 (但也不至於不能用)。價格其實都差不多,10x10cm 10片 30~40元左右,所以找到一家用的順手,溝通順暢的就可以了。捷多邦可以追蹤進度算是最大的好處了,也能下載以往的訂單 gerber,所以才在本篇裡面給大家推荐了。
