我是 Maker! WiFi995 無線求救信標 (1) 產品理念概述

人生代表作 – WiFi995

今天要跟大家介紹的這個作品,是去年 (2016~2017) 很認真投入的一個作品, 我命名為 《WiFi995》。WiFi995 就是取其諧音 – WiFi 救救我。

這個產品是做什麼的呢?想必大家一定看過很多山難、船難、空難的新聞,人一但出了事在荒郊野外,搜救、求救極為困難。甚者,如果人已經往生,至少也希望能夠找到人,於是就提出了這個 WiFi995 的構想。

WiFi995 用途

WiFi995 是利用 WiFi 範圍適中、成本低、普遍的特性,來將之當作一個求救信標,自動發出訊號。或者,日常就可以不斷的定時發出,配帶在長者身上,以防走失。所以其最大特點,是運作時間要夠長,搜救的裝備要很普遍。

WiFi995 最後設計的成果,可以透過三顆 AA 電池每30秒發出一次訊號,足以運行約4個月,雖然離6個月的目標還有一段距離,但也足以做為一個長期的追蹤方案。

超長運作時間

運作時間4個月有必要嗎?這是一些朋友的懷疑。目前一般的長者防走失方案是使用 3G 網路定位,這些產品的問題就是運行時間只有一週左右,要不斷的替它充電。人生個很有墮性的動物,這種一輩也許都

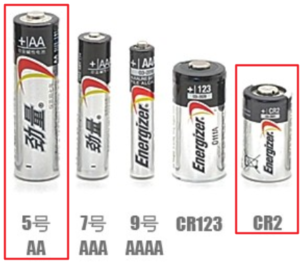

電池選用

用不上一次的東西,卻要週週為它充電,其實是不合人性的。WiFi995 超長的運作時間,足以讓你久久才充一次電,也讓使用上更人性化。

另外,如果人真的不幸往生了,也能夠提供更長的時間供人搜尋,透過現在很普遍的無人機,可以大規模的自動搜尋,而不是海底撈針式的地毯式搜索。如果將來能夠普及,更能透過人人手上的手機,協同全國2000萬支以上的手機,偵測附近是否有待搜救人員。你說?這是不是能夠快速的找到待援人員呢?

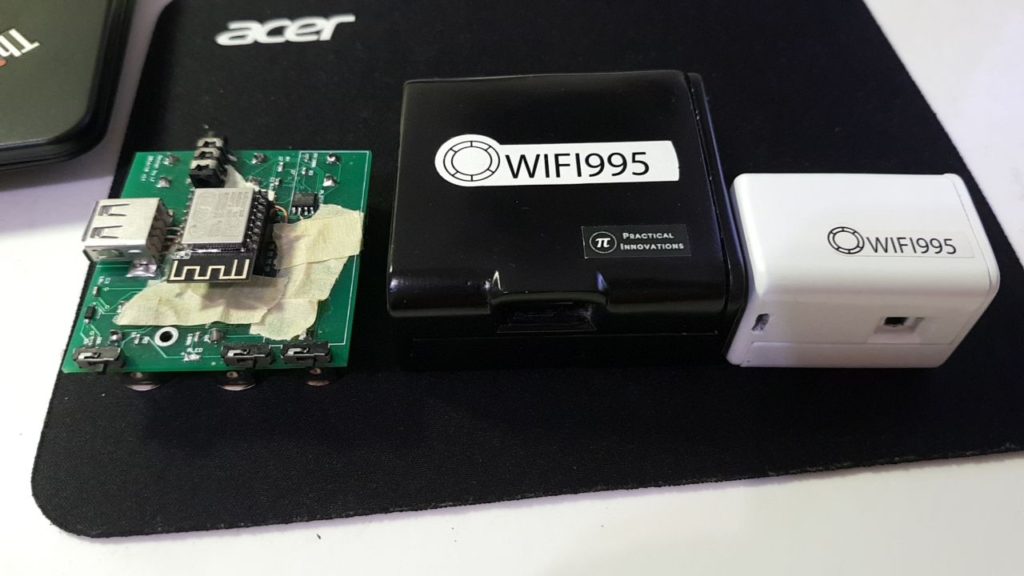

目前成果

WiFi995 目前有分成兩個型號,主要是功能與大小的不同。

  • 便攜型:僅以一顆 CR2 電池供電。每30秒發訊一次,約可運作30天。主要供給中度使用時間的對象使用,如從事危險活動如泛舟、登山時遇難可求救。CR2是一款特規的電池,雖然在便利商店也買的到,但一顆要100元也不便宜。礙於無法客制化鋰電池,所以只能用這顆來達成小型化的目標。
  • 功能型:功能型不僅可以當做求救信標,也能夠進入搜救模式。在信標模式下30秒發訊一次可運行4個月,在搜救模式下可運行18小時。功能型的配有一個 3.5mm 耳機孔,方便用戶直接監聽,若有發現目標信標,就會發出警示聲響。另外,它也能夠接透過 USB 接在手機上供電,並透過 APP 直接監看/紀錄搜尋結果。若有找到目標,並會將目前的位置時間,與目標識別碼紀錄在  APP 上。
缺點

WiFi995 功能上都已經具備雛形,但離真正的產品還尚需一些項目需改進。

  1. 電池續航力:不管是 AAAx3 或 CR2,在電量和大小上都比不上鋰電池,需要在這方面重新設計,需要的話還要加入充電的選項。
  2. 產品便攜性:手工焊接的 PCB 版和 3D 列印出的殼,不用想也知道 size 大的嚇人。這方面相信有很大的改進空間。電池改成鋰電,對重量減少也很有幫助。
  3. 其它:當初的構想還有落水能自動開啟、低電量蜂鳴器,等等的這些客制化項目。這些可能是要 by 應用來訂定。

理論搜尋效果

若在荒郊野外或海上,以 WiFi 200公尺的範圍來計算的話,利用無人機以一分鐘200公尺的速度進行搜尋,利用5台無人機,5分鐘就可以搜尋 1 平方公里。而在都市人口密集區域,WiFi穿透性雖不佳,但若可協同每個人手上的手機,利用閒置之時協助搜尋,那真的想不被找到都難。



軟硬體設計

Espressif ESP8266 ESP-12

硬體上,我們使用的是 Espressif 這家深圳公司所出品的 ESP8266 WiFi 模組。價格可能不是所有 WiFi 模組裡最便宜的,但的確相關的討論還不少,SDK 使用上要入手也很快,最後就是用這款模組,打造出了最終的產品。

ESP8266 有分10種以上的型號,從 ESP-01 ~ ESP-12,都只是接腳上的不同。我用的ESP-12,有UART可以使用,這是我選用的原因,另外可以外接 dipole 天線,這在實務上也是必要的。在淘寶上的價格一般都只要到 12 RMB 就可以拿到一塊。



LOGO

一個產品當然也要有一個炫炫的 LOGO 才可以。因此也設計了三款 LOGO,也印製了貼紙。貼上去後質感上升不少!

貼紙1

貼紙2

工作室 LOGO (!?)
